微控臥式拉力機主機框架是什么樣子的？又是怎么安裝的呢？
文章出處：濟南思達人氣：發表時間：2021-08-18
微控臥式拉力機主機框架是什么樣子的？主機的框架是指這個設備的外觀結構，以及橫梁、油缸、活塞等的安裝部位；了解主機架構那么主機又是怎么安裝的呢？下面我們就簡單的來了解一下。

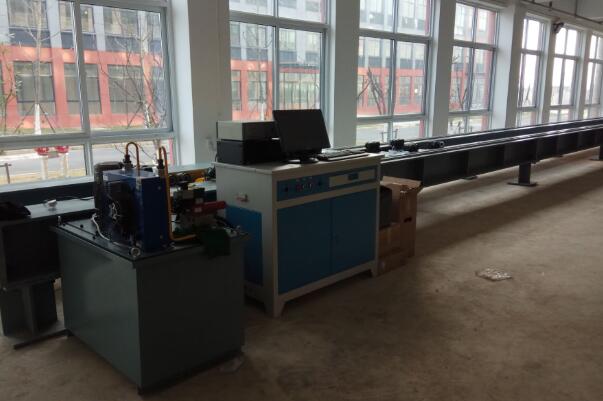

微控臥式拉力機主機部分
油缸裝在頂梁架底部，活塞桿與負荷傳感器與頂梁連接。頂梁通過兩個輪座懸掛在頂梁上，頂梁通過拉桿與前拉頭連接。前、后拉頭各通過兩個導輪座吊掛在試驗框架上。將試樣長度定好后，人工推動后拉頭到合適位置，插上二個柱銷，裝夾好試樣。來自電機的控制絲杠桿伸出，帶動頂梁、拉桿、前夾頭形成的封閉框架前移，使得前后拉頭的相對距離加大，對試樣進行拉伸。
頂梁和頂梁架底部之間設有位移傳感器，用于指示活塞位移。
活塞設有位移限位裝置，用于活塞前、后極限行程保護。
拉力試驗機上方有鋼板防護網，在試驗前根據試樣長度手動就位。
微控臥式拉力機主機如何安裝
將臥式拉力試驗機主機搬運到混凝土的基礎上，根據外型圖及地基圖尺寸確定主機距離和方向。然后用隨機所帶楔鐵墊入主機底部和基礎之間。再用水平儀進行找正。
驗機找正后，用水泥漿將地腳螺母澆固，將機座下面的墊鐵墊牢。并用水泥漿將機座下面的空隙全部填充，保持機座與水泥基礎的良好結合，防止在使用過程中因受震動而使試驗機不水平。地腳螺母澆固后，在水泥未干燥前，不允許用地腳螺栓緊固試驗機和開動主機（水泥干燥時間一般不少于10～15天），待水泥干燥后，用地腳螺栓將試驗機固定在基礎上。對試驗機安裝精度進行復查，看是否與找正精度相符。如不符合，重新找正。
